3D線激光輪廓測量儀案例丨手機中框檢測，為手機質量上把鎖

點擊圖片查看原圖

詳細說明

手機中框作為支撐手機各部件的關鍵結構，不僅為各類組件提供安裝定位，還確保了它們之間保持適當的間隔。

因此，手機中框設計了眾多的安裝孔，用于固定主板、電池等關鍵部件，并進行布線。這讓手機中框的測量過程變得異常復雜，也使得許多測量工具無法滿足檢測標準。

隨著手機市場的日益成熟和競爭的加劇，企業越來越重視保持手機品質的高標準，其手機中框平面度和部件位置度的要求也越來越高。

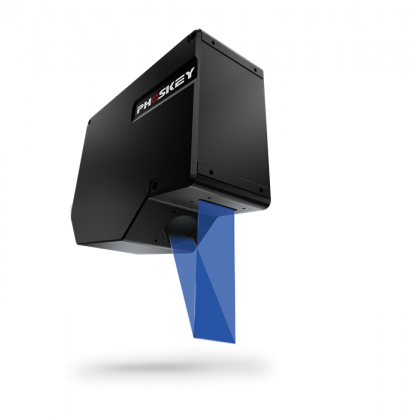

光子精密的3D線激光輪廓測量儀GL-8000系列，極大地簡化了對手機中框等大視野部件的高精度檢測流程，為客戶提供了一種更優質的手機中框檢測方案。

640 (1).jpg

大口徑檢測鏡頭

光子精密3D線激光輪廓測量儀GL-8000系列擁有超寬的X軸視野，這不僅增加了受光量，還實現了超高分辨率，從而能夠迅速且精確地檢測手機中框與其零部件的平面度和高度差。

HDR寬動態模式

相機支持寬動態圖像處理模式，能夠同時對深色（低反射率）和反光（高反射率）表面進行高精度測量，實現高靈敏度和大動態范圍，輕松應對各種復合材質的手機中框。

超高精度

GL-8000系列單輪廓點數為4096點，并且X軸、Y軸重復精度高達0.1μm，線性精度達±0.03% of F.S.，全線寬線性精度±0.006% of F.S.，即使是物體表面凹陷、突起的微細形狀，也能精準還原。

數據輸出

支持多種數據源輸出，包括原始圖像、輪廓數據、點云數據、深度圖和亮度圖。用戶還可以通過Phoskey Vision算法平臺，快速完成各類復雜的測量/檢測應用。

測量模式

3D線激光輪廓測量儀GL-8000系列，通過其高精度、高速度、多種測量模式、抗干擾能力和自研軟件，能夠靈活應用多種測量模式，實現多種手機檢測任務的精確測量。

640 (3).jpg

手機中框平面度檢測

640 (2).jpg

手機中框海綿方塊位置度
